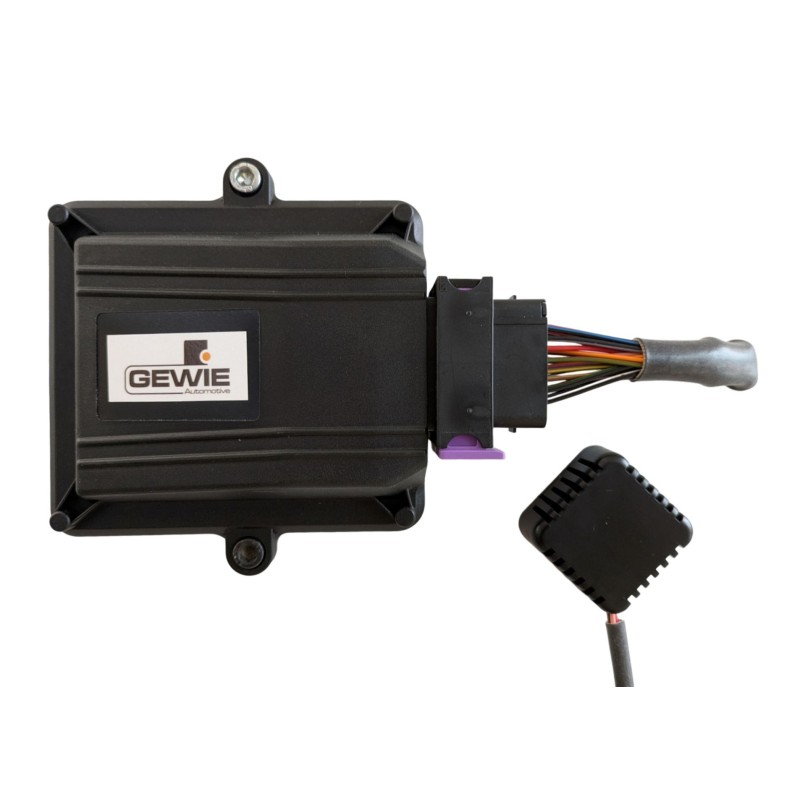

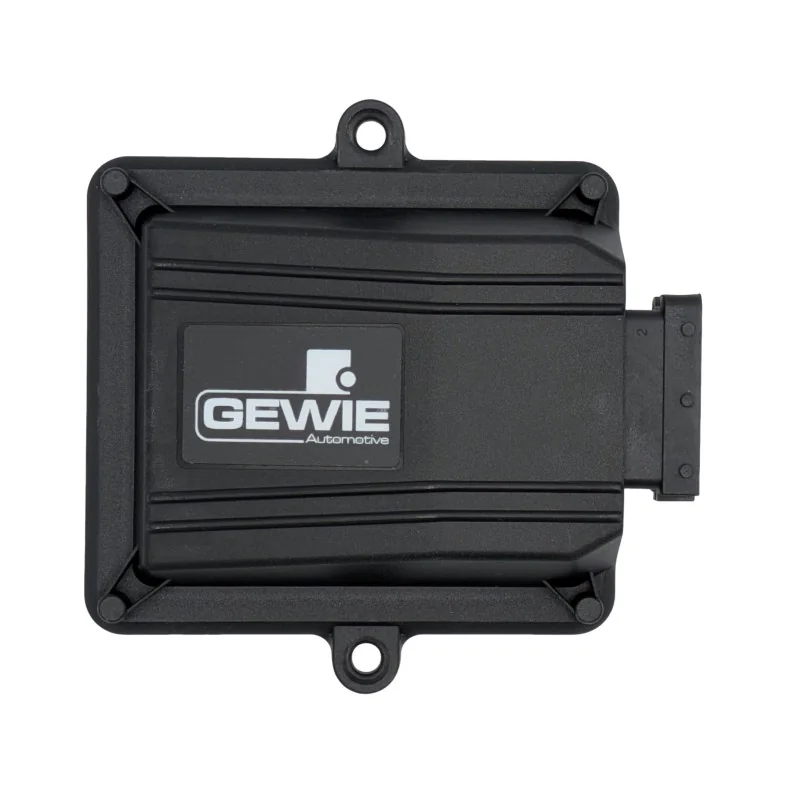

Profilblink Blinkmodul

Blink-Warnblinkanlage für 12 Volt.

Auch für Zweikreisblinkanlagen geeignet.

Funktionsübersicht hier herunterladen

Verwendung nur für Fahrzeuge mit Minus an Masse.

Abmessung:  137x136x34mm (LxBxH)

Lieferumfang: Blinkmodul ohne Warnsummer und ohne Anschlußsatz

Bitte bestellen Sie zur Montage entweder das Standard-Paket mit Anschlußmaterial Art. Nr. 881001 (Steckkontakte und Wickelband) oder alternativ den vorgefertigten Leitungssatz Art. Nr. 881002 (60cm Länge) mit fertig angeschlossenem Gerätestecker separat mit.

Als Komfortvariante gibt es außerdem ein spezielles Soundmodul für die akustische Blinkkontrolle

Die verschiedenen Betriebsmodis können durch "Programmierung" des Moduls eingestellt und verändert werden. Auch hierfür ist das Soundmodul hilfreich aber nicht zwingend notwendig.

Funktionsübersicht GEWIE Blink-Warnblinkanlage

• Warnblinkfunktion
• Blinkfunktion: Standard (1x) oder Komfortblinker mit 3x oder 5x nachblinken. > Programmierbar über Menü.
• Arbeitszyklus Blinklicht: Standard (50%), wahlweise 40% kurz / 60% lang einstellbar. > Programmierbar über Menü.
• Blinkfrequenz: Standard (1,5Hz), wahlweise 1,1Hz langsam / 1,9Hz schnell einstellbar. > Programmierbar über Menü.
• Steuerung für bis zu 6 Glühlampen mit integrierter Lampenausfallkontrolle. Zusätzlicher LED Modus (Lampenausfallkontrolle inaktiv), aktivierbar über Menü.
• US-Standlicht: Alle Blinker leuchten permanent gedimmt, wenn Zündung/Motor an ist.
• 3 in 1 Funktion: Rücklicht, Bremslicht und Blinker über nur eine Einfaden Glühlampe. Aktivierung über Programmiermenü, Standard = aus.
• Lichtwarnsummer: Warnton über Soundmodul, wenn Zündung aus und Licht ein ist. Standlicht muss am Modul angeschlossen sein, einschaltbar über Menü.
• Anlagen Schutzfunktionen: Unterspannung weniger als 10,5V / Überspannung über 15,5V. Sofortige Abschaltung bei Spannungsspitzen über 18V.
• Ansteuerung von Seitenblinkern, wenn vorhanden.
• Wahlweise können die Ausgänge mit LED Leuchtmittel für den Anhängerbetrieb oder für Winker verwendet werden.
• 3 verschiedene Optionen zum Anschluss der Blinker u. Warnblinker Kontrollleuchten.
• Optionales Soundmodul zur akustischen Wiedergabe eines Relais Klangs und für Warntöne.

Einbauanleitung und Beschreibung hier Herunterladen

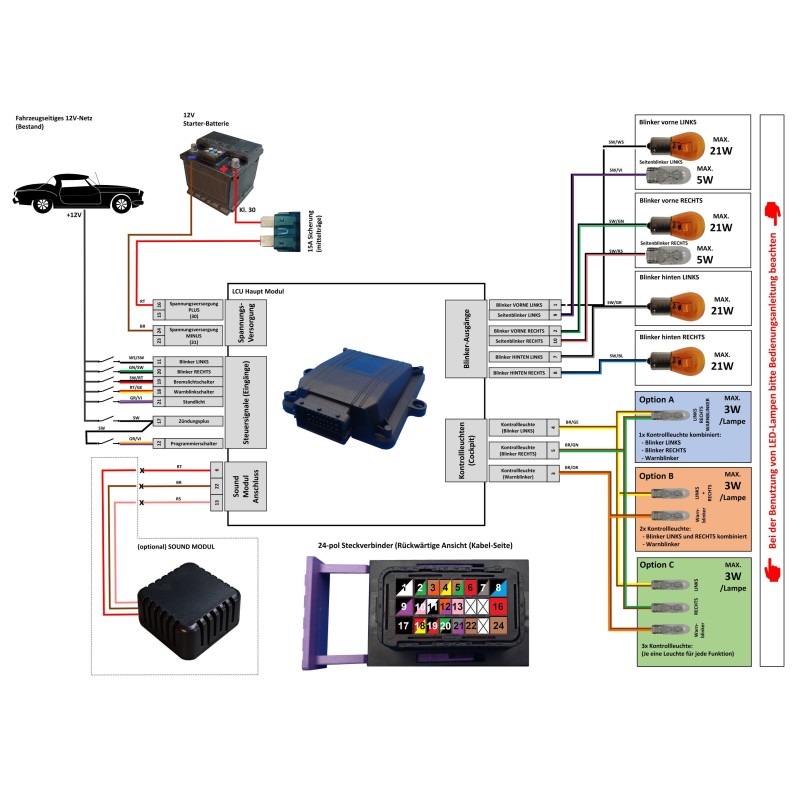

Anschlußplan und Steckerbelegung hier herunterladen

Wir empfehlen dringend den Einbau von elektronischen Bauteilen immer durch fachkundige Personen oder Fachwerkstätten vornehmen zu lassen. Schäden durch fehlerhaften Einbau, elektrische Kurzschlüsse und Falschanschluß sind nicht durch die Herstellegarantie abgedeckt.
